伺服驱动器温升测试,红外热像仪这样用才专业
来源:九游会游戏大厅自动化 发布时间:2025-09-09 类别:技术资讯
信息摘要:

伺服驱动器温升测试中,红外热像仪是捕捉温度分布的关键设备,但非专业使用易导致温度测量误差超过5℃,需掌握“区域定位、参数设置、数据分析”三大核心技巧。区域定位要精准覆盖发热点。伺服驱动器的主要发热部件为...

伺服驱动器温升测试中,红外热像仪是捕捉温度分布的关键设备,但非专业使用易导致温度测量误差超过5℃,需掌握“区域定位、参数设置、数据分析”三大核心技巧。

区域定位要精准覆盖发热点。伺服驱动器的主要发热部件为IGBT模块、整流桥、电感,测试前需在红外热像仪中标记这些区域,设置“重点测温区”,确保热像仪聚焦关键部件,避免因视野过宽捕捉无关区域温度,导致数据冗余。比如IGBT模块温度需重点监测,其最高温度限值通常为85℃,若未精准定位,可能错过温度超标风险。

参数设置需适配测试场景。首先,热像仪分辨率应选择≥640×512像素,确保能清晰显示温度分布细节;其次,发射率设置为0.9(伺服驱动器外壳多为铝合金材质,发射率标准值为0.9),避免因发射率设置错误导致温度测量偏差;最后,测温距离控制在0.5米-1米,过近易导致视野不足,过远则温度分辨率下降。

数据分析需结合时间维度。测试过程中,需以10秒/帧的频率记录温度变化,生成温度-时间曲线,观察驱动器在满负载运行1小时内的温度上升趋势,判断是否存在“温度骤升”(如10分钟内升温超过20℃),这可能是散热设计缺陷的信号。同时,对比不同部位的温度差,若IGBT模块与周边部件温差超过15℃,需排查散热片贴合是否紧密,确保驱动器散热正常。

九游会游戏大厅伺服驱动器测试设备采用模块化设计,可针对不同型号的伺服驱动器灵活更换测试夹具和测试模块。该测试平台具备出色的电气隔离和屏蔽性能,有效减少外界干扰对测试结果的影响。配备多种高精度测试仪器,例如功率分析仪,用于精确测量伺服驱动器的输入输出功率、功率因数等参数;示波器,能够监测驱动器的电压、电流波形,以此判断信号质量;可编程直流电源,可模拟不同的供电电压,测试驱动器在各种工况下的稳定性;另外还配有专门检测通信功能的网络测试仪,确保伺服驱动器与上位机及其他设备之间通信正常。以工业计算机为核心,搭配先进的测试软件。操作人员通过人机界面输入测试参数和流程,计算机依据预设程序控制测试仪器对伺服驱动器展开各项测试,并实时采集测试数据,与标准值进行比对,判断产品是否合格。

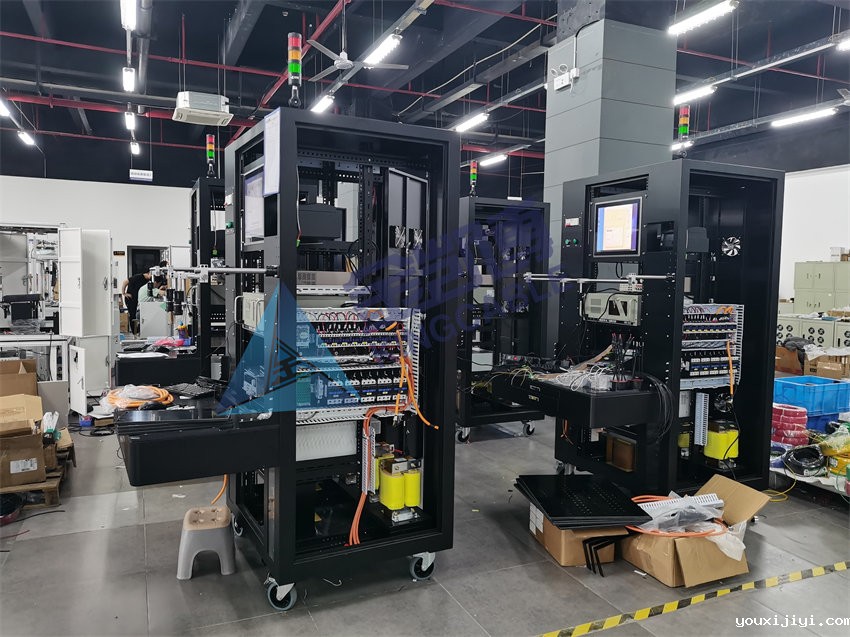

九游会游戏大厅伺服驱动器测试设备
